Одно и двухтрубная системы отопления — в чем разница

В наших климатических условиях одни из параметров комфортного жилища является устройство системы отопления. Сегодня можно встретить самые разные устройства отопительных систем. Но в тех случаях, когда для переноса тепла используется жидкий теплоноситель (чаще всего – вода), делают конструкции с применением одной или двух труб, подводящих и отводящих жидкость от радиаторов.

Оптимальная система отопления



Двухтрубная система отопления – в чем выгода

Такой вариант конструкции отопительной системы успешно применяется несколько сотен лет, и показал свою надежность и практичность. При монтаже отопления таким способом радиаторы объединяются в один или несколько контуров. Каждый из них соединяется двумя трубами с источником тепла и радиаторами. Одна из магистралей подводит горячую жидкость к радиатору, а по другой она отправляется обратно к отопительному котлу.

При этом температура всех радиаторов оказывается одинаковой, в отличие от их работы с однотрубной системой.

Если устройство нагрева воды размещается в верхней точке – то теплоноситель может перемещаться за счет использования гравитационных сил. Если же создаваемого ими напора окажется недостаточно, нужно будет применять дополнительный насос для движения теплоносителя.



s98644412

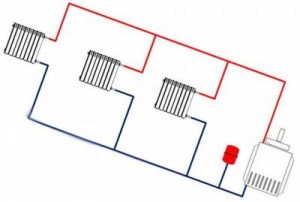

Различные способы соединения теплообменников к системе разделяют на две большие группы по виду соединения – параллельное и коллекторное. В случае использования параллельного соединения все радиаторы подключаются к подающей и отводящей трубам. А при коллекторном к каждому радиатору идет своя пара труб. При этом можно максимально гибко регулировать температуру каждого прибора отопления.

Для стабильной работы системы в нее должны включаться фильтр для очистки жидкости и расширительный бачок. Применение бачка дает возможность стабилизировать рабочее давление системы. Также в ее состав входят кран для слива воды и предохранительный клапан для сброса излишков давления пара.

Преимущества такого вида конструкции системы – обеспечение равномерного нагрева отопительных приборов. Основным недостатком двухтрубной системы отопления является сложность и дороговизна.



Однотрубная система отопления – в чем особенности

Такая система проще по конструкции и успешно может применяться для небольших помещений, особенно при отоплении одноэтажных домов. Нагрев теплоносителя производится в нагревательном котле, также как и при работе двухтрубной отопительной системы. В виде топлива могут использоваться дрова, газ, уголь, мазут, электричество и так далее.



s03910920

Доставка жидкого теплоносителя к радиаторам также может осуществляться под действием сил тяготения или при помощи дополнительного насоса. Такие элементы системы, как расширительный бачок, фильтры очистки, трехходовые краны для отключения от системы отдельных радиаторов также необходимы.

Основным отличием однотрубной системы отопления является тот факт, что для подачи теплоносителя к отопительным элементам и отвода его применяется только одна труба. Эта особенность конструкции сразу обеспечивает снижение затрат на трубы вдвое (фактически даже немного больше).

При этом все радиаторы подключаются к трубе последовательно, поэтому температура размещенных вначале радиаторов всегда выше, чем находящихся ближе к точке сброса теплоносителя. Но для небольших помещений общей площадью 100-150 кв. м это изменение температуры незаметно и им можно пренебречь.



Недостатки однотрубной системы

  1. Различная температура регистров, заложенная в конструкцию.
  2. При образовании в трубе воздушной пробки перестают работать все радиаторы. Поэтому во всех высоких точках системах и на всех радиаторах целесообразно устанавливать приспособления для сброса воздуха (клапан Маевского).



Преимущество однотрубной системы

  1. Простота монтажа.
  2. Меньшая стоимость.
  3. Меньшее количество труб в помещении позволяет лучше использовать жилую площадь.
