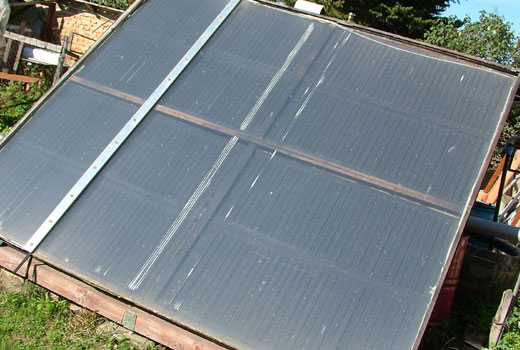

Простой солнечный коллектор своими руками

Простой солнечный коллектор – прекрасное подспорье для дачи в летние солнечные дни. Элементарная конструкция, и – без участия электричества – у вас появляется подогретая вода, что позволяет комфортно принять душ или помыть посуду. Если на улице жарко, солнце светит ярко, то температура воды в накопительном баке может достигать 60 и даже больше градусов.



Как работает солнечный коллектор такого типа

Принцип – парниковый эффект. Все просто предельно. Сооружается коробка с невысокими бортиками, внутрь вкладывается теплообменник – змейка из трубки, оба конца которой подведены к накопительному баку. В нижнюю часть теплообменника змейки входит холодная вода, из верхней выходит нагретая. Все накрывается листом стекла.



Как сделать коробку для солнечного коллектора

Коробка для простого солнечного радиатора может быть сделана из досок, брусков, плотной фанеры. Всю ее изнутри нужно термоизолировать: выложить пенопластом, пенополистиролом, минеральной ватой, др. Утеплите закрыть полосами кровельной оцинковки, которую покрасить в черный цвет. Впрочем, можно обойтись и без оцинкованного железа и укрыть утеплитель фольгой алюминиевой (отражающая изоляция). Или, вообще, воспользоваться листовым фольгизированным утеплителем. Например, пенопластом или пенополистиролом, на одной стороне которого находится алюминиевая фольга. С внешней стороны коробка для коллектора должна быть окрашена в белый цвет.

Делая солнечный коллектор своими руками, уделите особое внимание крышке из стекла – швы между стеклом и коробкой необходимо добросовестно герметизировать, чтобы драгоценные градусы тепла не улетали через них наружу. Хотя если нет стекла, коробку солнечного коллектора можно «затянуть» прозрачной пленкой.



Из чего сделать теплообменник-радиатор для солнечного коллектора

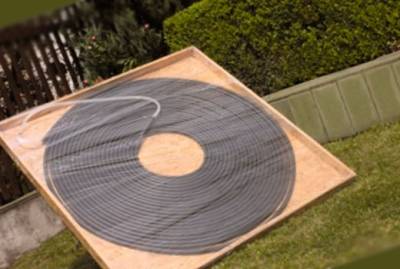

Идеально, если для змеевика-радиатора у вас есть стальная труба небольшого диаметра. Но, в принципе, можно обойтись трубами PEX (материал –  сшитый полиэтилен). Такие трубы гибкие, продаются в бухтах, часто ими пользуются, устраивая теплые полы в доме. Совсем простой солнечный коллектор своими руками можно соорудить из резинового поливочного шланга (черного цвета, естественно). Кстати, некоторые умудряются смастерить радиатор для подогрева воды на даче из теплообменника старого холодильника. Только перед этим его нужно продуть и промыть (водой под напором).



Как сделать накопительный бак для коллектора

Чаще, мастеря солнечный коллектор своими руками, под накопительный бак приспосабливают железную бочку. Ее помещают внутрь короба из досок, вокруг пустоты заполняют утеплителем (опилками, минеральной ватой и т.п.). В бочке два отверстия – в верхней и нижней части. Через трубку, подсоединенную к нижнему отверстию из бочки в радиатор выливается холодная вода, а через трубку, подсоединенную к верхнему, вода возвращается в бочку уже подогретой. Циркуляция происходит постоянно, пока светит солнце, и вода в радиаторе, нагреваясь, расширяется.
